Teoria del compressore
a cura di Alessandro BELLOTTO
cenni sul compressore centrifugo
(appendice uno)
Il compressore centrifugo (Fig. 01) e (Fig. 02) è costituito essenzialmente da due elementi principali ovvero: la girante (G) e il diffusore (D), la sua funzionalità è fisicamente semplice: l'aria entra nel condotto (A) per aspirazione e viene successivamente accelerata dalle palette della girante e convogliata all'interno del diffusore dove l'energia cinetica che l'aria acquisisce si trasforma progressivamente in energia di pressione.
Nella girante le palette possono essere di tre tipi: curve in avanti, all'indietro o radiali, queste ultime sono le più diffuse in campo aeronautico. Il diffusore invece è costituito da dei condotti, posti alla periferia della girante, che sono a sezione progressivamente crescente; all'uscita l'aria viene normalmente convogliata in un unico condotto circolare adiacente all'ingresso della camera di combustione. Va detto inoltre che questo complesso più essere ad un solo stadio, in tal caso il rapporto di compressione che si può raggiungere si aggira attorno a valori di 3.5 ÷ 4 : 1 in cui il rendimento adiabatico della trasformazione si aggira sull'ordine del 0.70 ÷ 0.75.

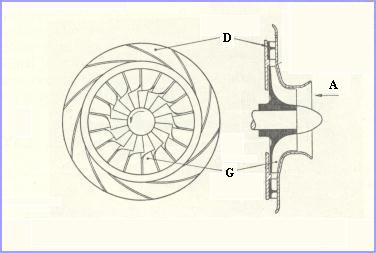

F ig. 01
disegno schematico di un compressore centrifugo ad uno stadio

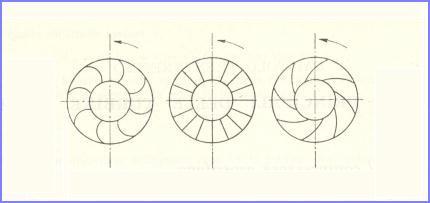

Fig. 02
disegno schematico della disposizione delle palette nella girante
