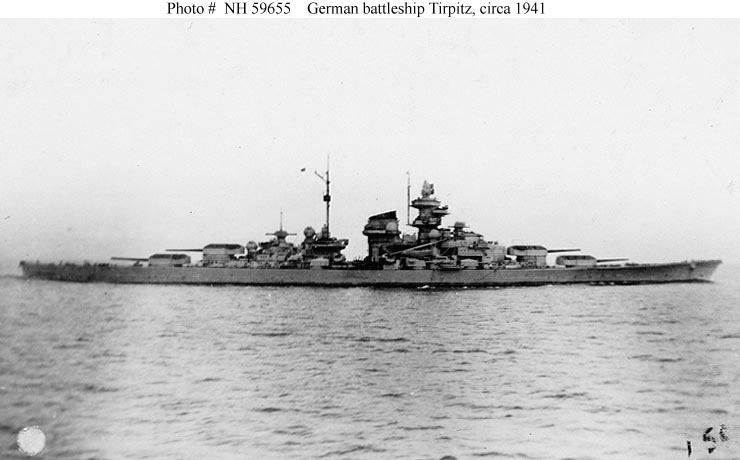

Corazzata Tedesca "Tirpitz"







varata nei cantieri di Wilhelmshaven

impostata 1936 varata nel 1939 completata nel 1941 affondata nel 1944

era la gemella della Bismark ma con alcune differenze:

dislocamento: pieno carico 52.600 Tonn.

dimensioni: fuori tutto 251 mt.

larghezza: 36 mt.

percaggio: 10.5 mt.

apparato motore: 12 caldaie Wagner

potenza: 150.200 Hp

velocità: 31 nodi

autonomia: 9000 Miglia a 19 nodi

armamento: 8 cannoni da 380 - 12 cannoni da 150/55 - 16 cannoni da mm.105/65 - mitragliere a.a.46 da 20 mm.. - 8 tls da 533 mm.

ricognizione: 6 aerei in catapulta

protezione passiva verticale: mm.320 al galleggiamento, mm.145 alla batteria, mm.45 paratie interne

protezione passiva orizzontale: mm.50-80 ai ponti corazzati

protezione artiglierie: torri grosso calibro mm.360 frontale e mm.220 laterali mm.130 a cielo e mm.340 alle barbette

                 torri medio calibro: mm.100 frontale mm.35 cielo e mm.100 alle barbette

torrione: mm.350 verticale e mm.220 orizzontale

compartimentazione interna subacquea mm.220

equipaggio: 2500 uomini circa
